Support monture arraché

La monture arrière de votre Panasonic 12-60mm présente du jeu, ne jointe plus correctement avec le fût de l'objectif, ou s'est carrément détachée ? Le support de monture est la pièce structurelle qui relie mécaniquement et électriquement l'objectif au boîtier. Sur les deux versions du 12-60mm Micro Four Thirds — le Leica DG Vario-Elmarit H-ES12060 (f/2.8-4.0) et le Lumix G Vario H-FS12060 (f/3.5-5.6) — ce composant est particulièrement exposé car il absorbe tous les efforts mécaniques lors d'un choc ou d'une chute avec objectif monté. Le problème est fréquent et bien documenté dans la communauté MFT : ces objectifs sont souvent montés sur des boîtiers comme le GH5 ou le G9 pour un usage vidéo intensif, avec des accessoires (follow focus, cages) qui augmentent le porte-à-faux et les contraintes sur la monture.

Obtenir une estimation

Support monture arraché — Pannes fréquentes

Causes possibles

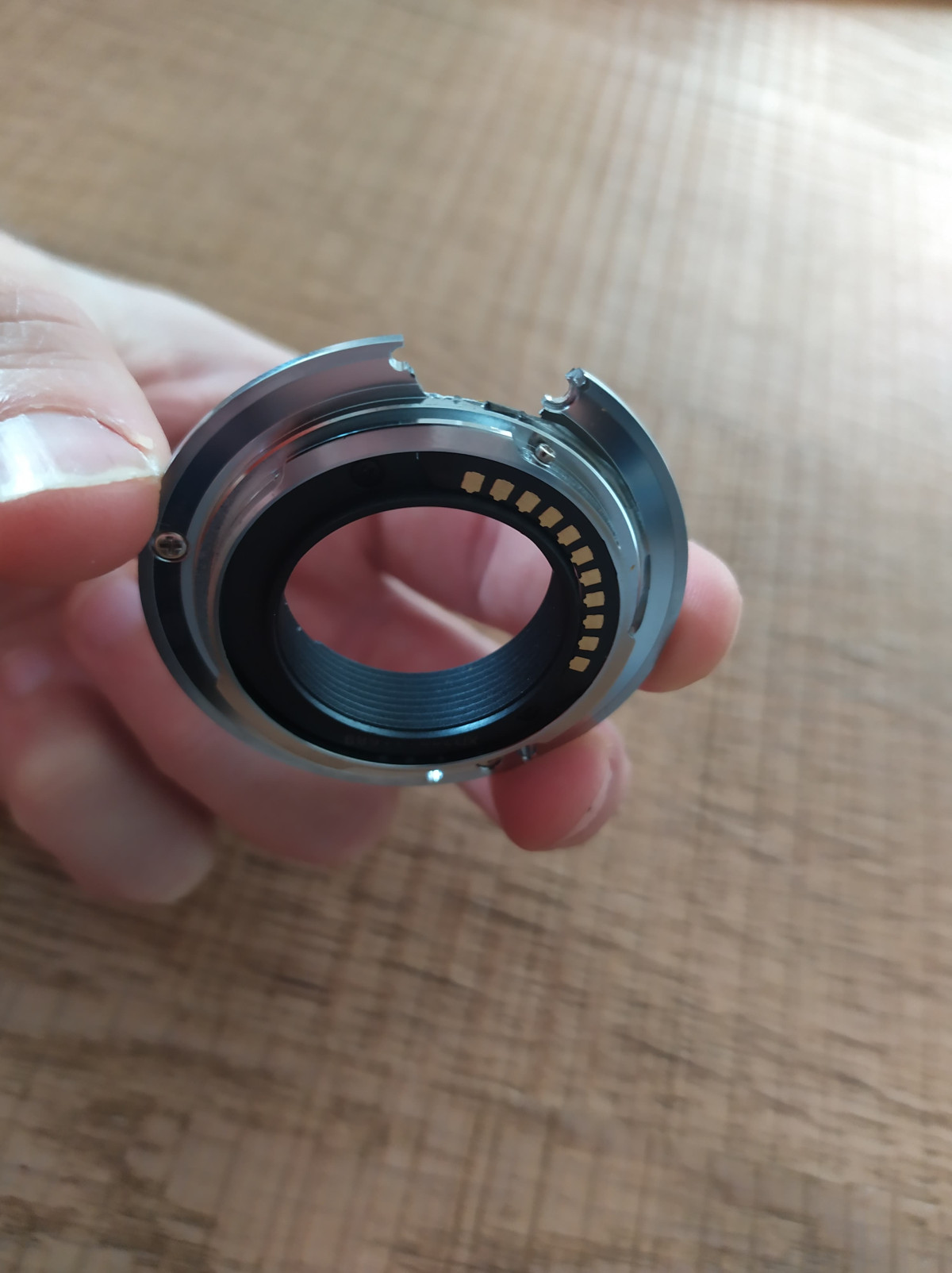

Le support de monture est une pièce composite : une bague métallique (bayonnette) fixée sur des pattes de renfort internes, avec une nappe flex intégrée qui assure la communication électrique entre l'objectif et le boîtier. La casse peut concerner un ou plusieurs de ces éléments.

Chute avec objectif monté sur le boîtier

C'est la cause principale. Lors d'une chute, l'objectif agit comme un bras de levier dont le point de pivot est la monture. Plus l'objectif est long (position zoom étendue) et plus les accessoires ajoutent du poids, plus la contrainte sur le support de monture est élevée. La bague bayonnette est conçue comme une pièce fusible : elle cède pour protéger le boîtier et les groupes optiques internes. C'est un choix de conception délibéré — mieux vaut casser la monture que déformer le capteur du boîtier ou fissurer une lentille.

Pattes de fixation internes cassées

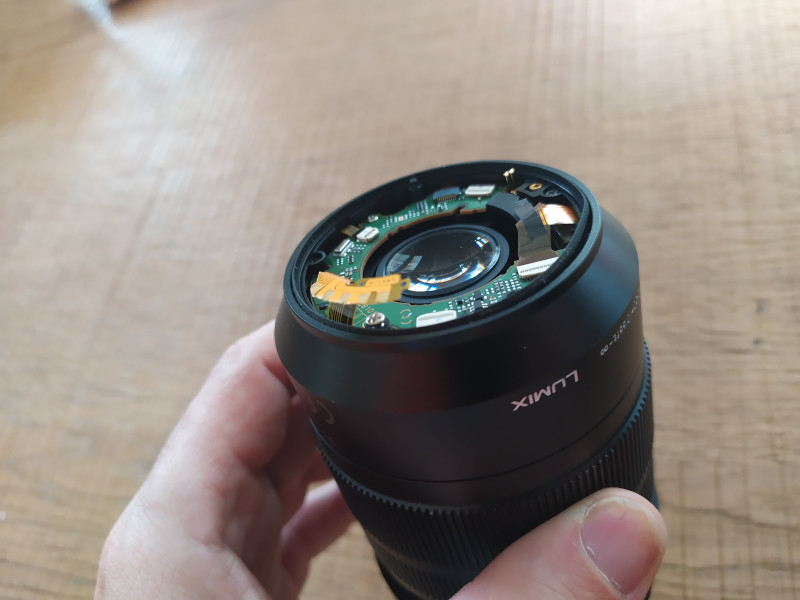

La bague métallique est vissée sur des pattes de renfort intégrées au fût de l'objectif. Sur les objectifs Micro Four Thirds, ces pattes sont souvent en plastique renforcé (polycarbonate), pas en métal. Lors d'un choc violent ou de contraintes répétées (montage/démontage fréquent avec accessoires lourds), ces pattes peuvent se fissurer ou casser. C'est le scénario le plus complexe : si seule la bague métallique est endommagée, le remplacement est relativement simple (4 à 6 vis). Si les pattes internes sont arrachées, l'intervention nécessite un démontage beaucoup plus important du fût.

Nappe flex de communication arrachée

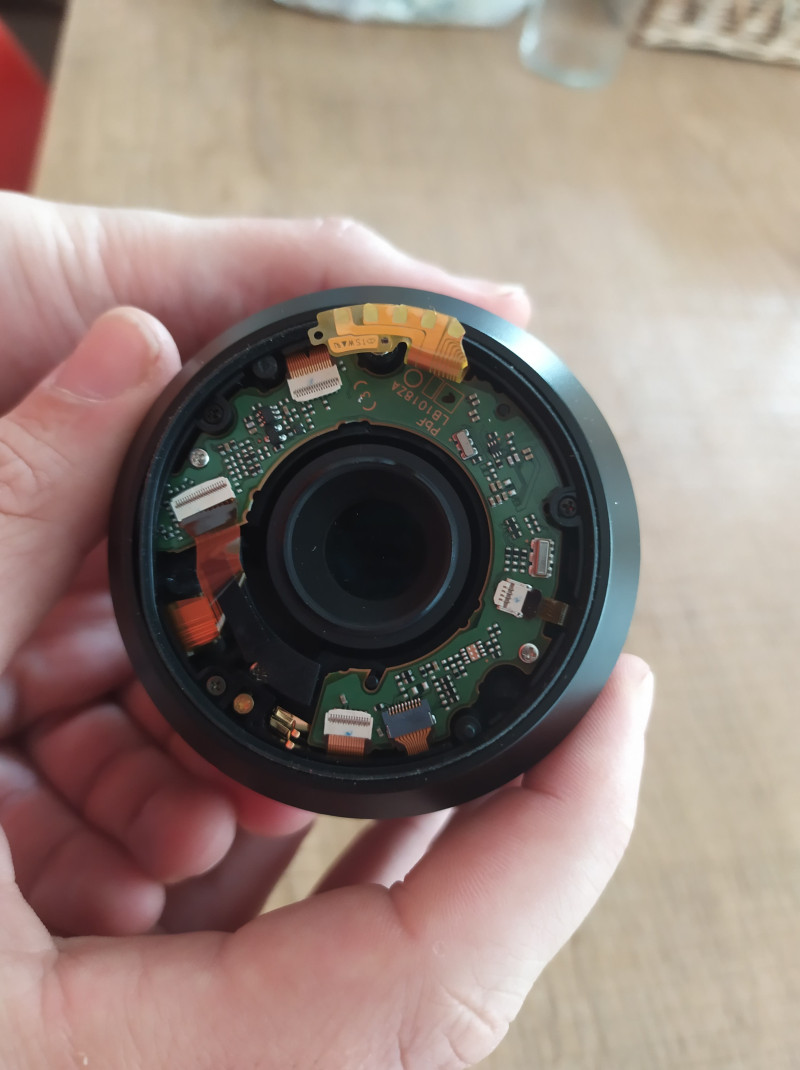

La nappe flexible qui relie les contacts électriques de la monture à la carte électronique de l'objectif passe à proximité immédiate du support. Lors de l'arrachement de la monture, cette nappe est systématiquement déconnectée et parfois déchirée. Sans elle, l'objectif n'est plus reconnu par le boîtier : pas d'autofocus, pas de contrôle du diaphragme, pas de communication des données EXIF. Le remplacement de cette nappe est souvent nécessaire en complément du support de monture.

Décentrement optique consécutif au choc

Même si la monture est le seul élément visiblement endommagé, le choc qui l'a arrachée a pu déplacer des groupes optiques internes. Un décentrement même minime provoque une netteté inégale sur l'image — typiquement un côté net et l'autre flou. Ce défaut n'est pas toujours immédiatement visible à l'œil nu mais apparaît clairement sur les photos, surtout à pleine ouverture.

Ce que vous pouvez vérifier

Examinez visuellement la jonction entre la monture et le fût : tout jeu latéral ou axial est anormal. Si la bague bouge quand vous la sollicitez doucement, le support est compromis.
Montez l'objectif sur le boîtier (si c'est encore possible sans forcer) et vérifiez que l'autofocus, le contrôle du diaphragme et l'affichage des données EXIF fonctionnent. Si l'objectif n'est pas reconnu, la nappe flex est probablement déconnectée ou déchirée.
Photographiez une surface plane (mur, journal) à pleine ouverture et comparez la netteté centre/bords. Une différence marquée entre les côtés indique un décentrement optique.
Ne forcez jamais le montage d'un objectif dont la monture est endommagée — vous risquez d'endommager la monture du boîtier également.

Notre intervention

Le remplacement du support de monture nécessite un démontage significatif de l'objectif. Nous commençons par évaluer l'étendue des dégâts : bague seule, pattes internes, nappe flex, et éventuel décentrement optique. La bague bayonnette est remplacée par une pièce neuve (les références H-ES12060 et H-FS12060 utilisent des montures spécifiques non interchangeables). Si les pattes internes sont touchées, nous reconstruisons les points d'ancrage. La nappe flex est remplacée si nécessaire. Après remontage, un contrôle complet du centrage optique et de la qualité d'image est systématiquement effectué, et un réglage est appliqué si le choc a décalé des groupes optiques. L'objectif est testé sur banc pour valider la netteté sur toute la plage focale et la communication électrique avec le boîtier.

Questions fréquentes

Le SAV Panasonic peut-il réparer cette panne ?

Panasonic refuse parfois cette réparation en invoquant l'indisponibilité des pièces ou la nécessité d'ajustements réalisables uniquement en usine. Des témoignages documentés montrent des cas où le SAV officiel a proposé de recycler l'objectif plutôt que de le réparer. Nous maintenons un stock de pièces et disposons de l'outillage pour effectuer les réglages optiques nécessaires.

Le H-ES12060 (Leica) et le H-FS12060 (Lumix) utilisent-ils la même monture ?

Non. Bien que les deux objectifs partagent la monture Micro Four Thirds côté boîtier, les supports de monture côté objectif sont spécifiques à chaque modèle. Le nombre de vis, le placement des pattes et la nappe flex diffèrent. La pièce doit correspondre exactement à votre référence.

Peut-on remplacer soi-même la bague de monture ?

Si seule la bague métallique est cassée et que les pattes internes sont intactes, le remplacement est mécaniquement simple (4 à 6 vis). Mais attention : la nappe flex est fragile et un mauvais remontage peut provoquer un décentrement optique invisible à l'œil nu. Sans contrôle de centrage après intervention, vous risquez de récupérer un objectif qui semble fonctionner mais produit des images de qualité dégradée.

Mon objectif semble encore fonctionner après le choc, dois-je quand même le faire vérifier ?

Oui. Un support de monture fragilisé peut lâcher complètement lors d'une prochaine utilisation, risquant d'entraîner l'objectif au sol. De plus, un décentrement optique léger peut passer inaperçu en usage courant mais dégrader significativement la qualité d'image, surtout à pleine ouverture et aux focales longues.
