Écran LCD cassé

L'écran arrière de votre Olympus OM-D est fissuré, noir, ou présente des dysfonctionnements (affichage intermittent, zones tactiles inactives, coupure selon l'angle d'inclinaison). Les boîtiers OM-D EM5, EM1 et EM10 sont équipés d'écrans inclinables ou orientables particulièrement exposés aux chocs et à l'usure mécanique de la charnière. Qu'il s'agisse d'une casse franche après un choc ou d'un défaut progressif lié à la nappe flex, le remplacement de l'écran est une intervention que nous maîtrisons sur l'ensemble de la gamme OM-D.

Obtenir une estimation

Causes possibles

La défaillance de l'écran sur les Olympus OM-D peut avoir plusieurs origines, allant du choc direct à l'usure des connexions internes liée au mécanisme d'inclinaison.

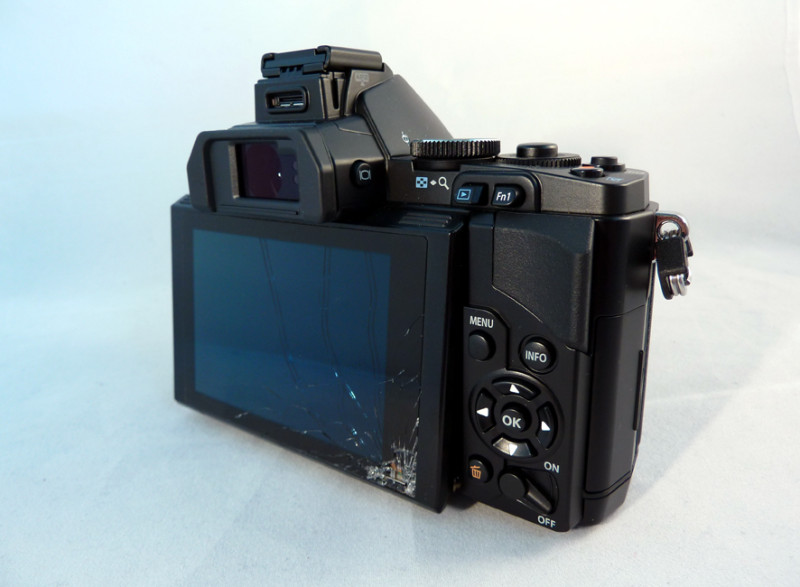

Choc ou chute ayant fissuré la dalle

Un choc sur l'écran ou une chute du boîtier (même de faible hauteur, par exemple depuis un trépied) peut fissurer la dalle LCD/OLED. Sur l'EM5, l'écran OLED est particulièrement fragile. L'écran peut présenter des fissures visibles, des taches noires (cristaux liquides endommagés) ou devenir totalement noir tout en conservant le tactile fonctionnel.

Nappe flex usée par l'inclinaison répétée

Le mécanisme d'écran inclinable des OM-D utilise une nappe flex qui se plie à chaque mouvement de la charnière. Avec le temps, cette nappe subit une fatigue mécanique au point de pliure et peut se rompre partiellement. Les symptômes typiques sont un écran qui se coupe dans certaines positions d'inclinaison mais fonctionne dans d'autres. Ce défaut est particulièrement documenté sur les EM10 Mark II et EM5 Mark II.

Charnière endommagée ou tordue

Un choc latéral ou une ouverture forcée peut tordre ou casser la platine de charnière de l'écran inclinable. L'écran ne se ferme plus correctement ou reste bloqué en position ouverte. La nappe flex peut être endommagée par la déformation mécanique, nécessitant le remplacement de l'ensemble charnière et nappe.

Dysfonctionnement de la couche tactile

Après un choc ou une infiltration d'humidité, la couche tactile peut devenir partiellement ou totalement inopérante alors que l'affichage reste fonctionnel. Des appuis fantômes peuvent également perturber la navigation dans les menus. Sur les OM-D, le tactile est intégré à l'ensemble écran et ne se remplace pas séparément.

Ce que vous pouvez vérifier

Inclinez l'écran dans différentes positions. Si l'image coupe à un angle précis puis revient, le problème vient probablement de la nappe flex et non de la dalle elle-même.
Vérifiez si le viseur électronique (EVF) fonctionne normalement. Si l'EVF affiche une image correcte, le problème est bien limité à l'écran arrière et ses connexions.
Inspectez la charnière : si elle est visiblement tordue ou si l'écran ne se referme plus à plat contre le boîtier, la platine de charnière est probablement endommagée.
Testez le tactile en appuyant sur différentes zones de l'écran. Des zones mortes ou des appuis fantômes indiquent un défaut de la couche tactile.

Notre intervention

Le remplacement de l'écran nécessite le démontage du panneau arrière du boîtier. Selon le modèle et la nature du défaut, nous remplaçons la dalle LCD/OLED seule, la nappe flex de charnière, ou l'ensemble écran complet incluant le tactile. Sur les EM10 Mark II et EM5 Mark II, la nappe flex comporte des points de soudure qui nécessitent un travail de micro-soudure précis. Après remplacement, nous vérifions le fonctionnement de l'affichage, du tactile et du capteur de proximité EVF sur toute la plage d'inclinaison de l'écran.

Pannes similaires

Questions fréquentes

Mon écran coupe uniquement quand je l'incline, faut-il remplacer tout l'écran ?

Pas nécessairement. Ce symptôme est caractéristique d'une nappe flex usée au niveau de la charnière. Dans certains cas, le remplacement de la nappe seule suffit sans changer la dalle. Un diagnostic en atelier permet de le confirmer.

L'écran tactile ne répond plus mais l'image s'affiche, que faire ?

Sur les Olympus OM-D, le tactile est intégré à la dalle. Si la couche tactile est défaillante, le remplacement de l'ensemble écran est nécessaire. En attendant la réparation, vous pouvez naviguer dans les menus avec les boutons physiques et le viseur.

Peut-on utiliser l'appareil avec uniquement le viseur en attendant la réparation ?

Oui. Le viseur électronique (EVF) fonctionne indépendamment de l'écran arrière. Vous pouvez continuer à photographier via le viseur, mais certaines fonctions tactiles et le live view écran ne seront pas disponibles.

Les écrans des différents modèles OM-D sont-ils interchangeables ?

Certains modèles partagent des composants compatibles, notamment l'EM1 Mark II et l'EM5 Mark II pour la charnière. Cependant, chaque modèle a ses spécificités et il est préférable de confier le diagnostic à un technicien pour identifier la pièce exacte nécessaire.
