Écran multicolore

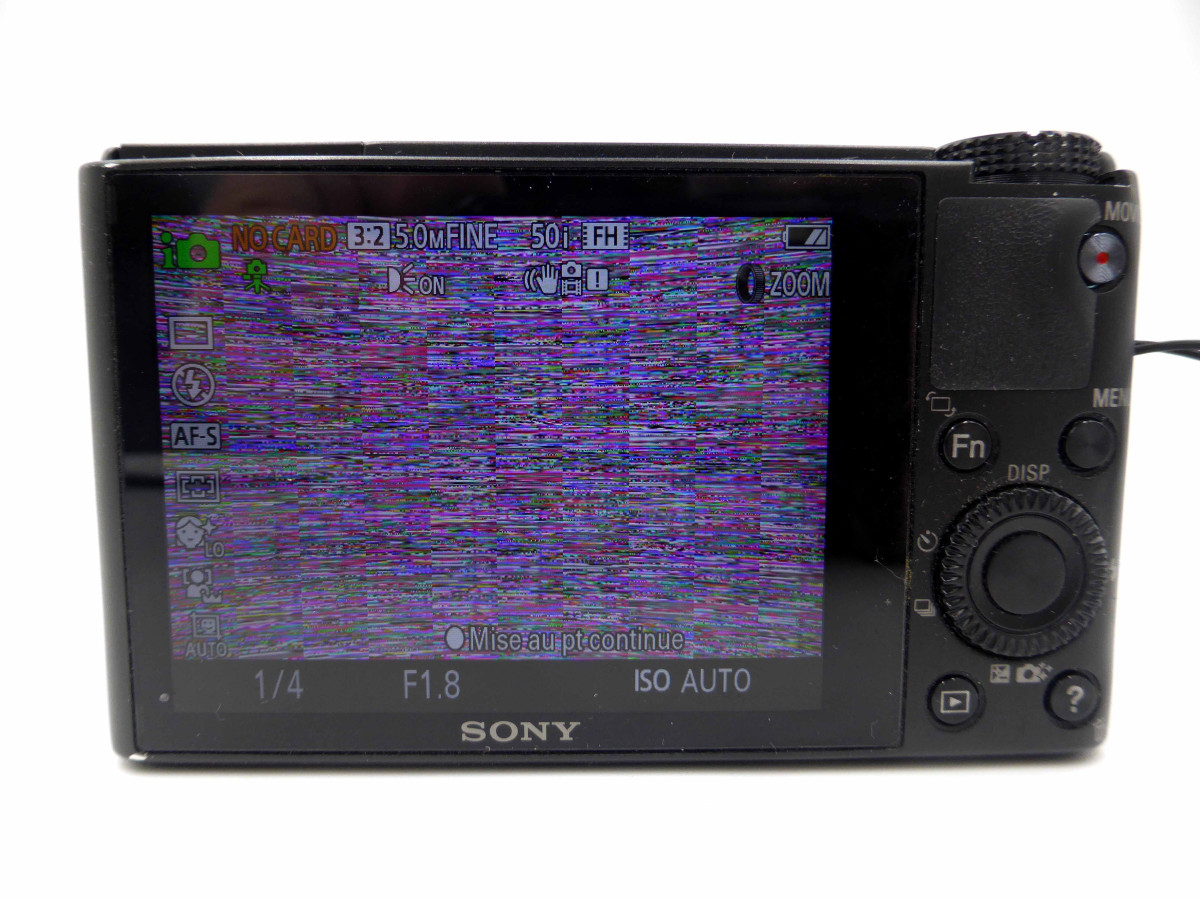

Au démarrage de votre Sony RX100 ou RX100 Mark II, l'écran affiche une mosaïque de rectangles multicolores (motif arc-en-ciel) au lieu de l'image du capteur. L'appareil peut se bloquer sur cet écran, refuser de prendre des photos, ou afficher une image fantôme persistante. Les menus restent généralement accessibles et fonctionnels, ce qui confirme que l'écran LCD lui-même n'est pas en cause. Le problème se situe en amont, au niveau du capteur d'image ou de sa connexion à la carte de traitement.

Obtenir une estimation

Causes possibles

Les RX100 et RX100 II utilisent un capteur CMOS Exmor de 1 pouce (et non un CCD comme on le lit parfois). La défaillance de ce capteur ou de ses connexions produit l'affichage multicolore caractéristique.

Capteur CMOS défaillant

Le capteur d'image CMOS Exmor 1 pouce peut tomber en panne suite à un choc, une surchauffe ou une défaillance électronique spontanée. Lorsque le capteur ne produit plus de signal exploitable, le processeur d'image affiche un motif de pixels aléatoires multicolores à la place de l'image. Ce défaut peut apparaître brutalement ou s'aggraver progressivement (artefacts sporadiques puis écran multicolore permanent).

Nappe flex du capteur déconnectée ou endommagée

Le capteur est relié à la carte de traitement par une nappe flex qui peut se déloger après un choc ou se détériorer avec le temps. Une connexion intermittente produit un affichage instable (image qui alterne entre normal et multicolore), tandis qu'une déconnexion complète provoque l'écran multicolore permanent. Sur le RX100, cette nappe est située dans un espace très contraint et peut être fragilisée par les contraintes mécaniques du bloc zoom.

Défaut d'alimentation du capteur

Le capteur CMOS nécessite des tensions d'alimentation précises fournies par la carte d'alimentation. Un composant défaillant sur cette carte (condensateur, régulateur) peut produire une alimentation instable qui corrompt le signal du capteur. Les symptômes sont similaires mais le capteur lui-même est fonctionnel.

Ce que vous pouvez vérifier

Vérifiez que les menus s'affichent correctement. Si les menus sont normaux mais que le mode prise de vue affiche l'écran multicolore, le problème est bien lié au capteur ou à sa connexion, pas à l'écran LCD.
Tentez une réinitialisation via le menu (Configuration > Initialiser). Cela écarte un bug logiciel, bien que ce soit rarement la cause de ce symptôme.
Si vous disposez d'un câble micro-HDMI, connectez l'appareil à un écran externe. Si l'image multicolore apparaît aussi en sortie HDMI, le défaut est confirmé côté capteur (pas côté LCD).
Observez si le zoom se déploie et se rétracte normalement au démarrage. Un zoom bloqué combiné à l'écran multicolore indique un problème plus étendu au niveau du bloc optique.

Notre intervention

Le remplacement du capteur CMOS nécessite le démontage complet du RX100, un appareil très compact dont l'assemblage interne est dense. Le capteur est intégré au bloc optique et son remplacement implique la dépose du zoom. Nous vérifions également l'état des nappes de connexion et des circuits d'alimentation pour écarter un défaut annexe. Après remplacement, un contrôle complet de l'image (uniformité, bruit, rendu des couleurs) est effectué sur l'ensemble de la plage de sensibilité.

Pannes similaires

Questions fréquentes

Mon RX100 affiche un écran multicolore mais les menus fonctionnent, que se passe-t-il ?

Les menus sont générés par le processeur et affichés directement sur l'écran LCD, sans passer par le capteur. Si les menus sont normaux, votre écran LCD fonctionne. Le problème vient du capteur CMOS ou de sa connexion à la carte de traitement.

Le capteur du RX100 est-il un CCD ou un CMOS ?

Malgré ce que l'on peut lire sur certains sites ou annonces de pièces détachées, les RX100 et RX100 II utilisent un capteur CMOS Exmor de 1 pouce, pas un CCD. La confusion provient des descriptions approximatives de pièces détachées en ligne.

Ce problème peut-il venir d'une simple nappe déconnectée ?

Oui, c'est possible. Un choc peut suffire à déloger la nappe flex du capteur dans le boîtier compact du RX100. Un diagnostic en atelier permet de différencier un problème de connexion d'une panne du capteur lui-même.

La réparation est-elle justifiée sur un RX100 ancien ?

Le RX100 reste un compact expert recherché. Nous vous fournissons un devis précis pour que vous puissiez décider en connaissance de cause si la réparation est économiquement justifiée par rapport à la valeur de votre appareil.
